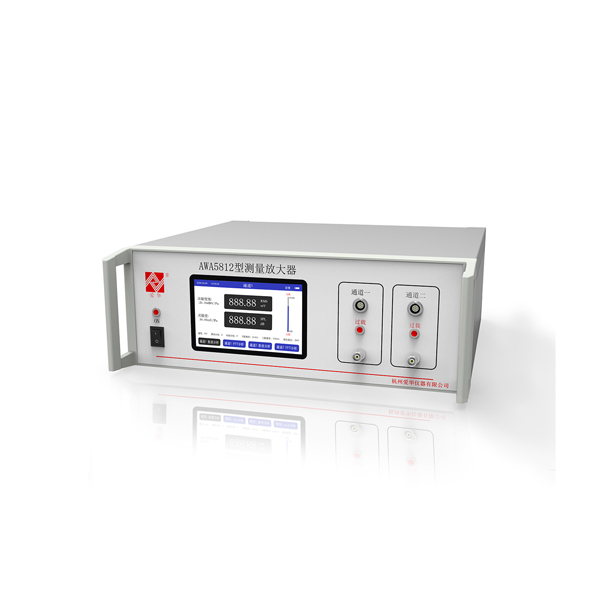

AWA5812型测量放大器

一、概述

AWA5812型测量放大器是我公司最新研制成功，采用数字信号处理技术的通用型实验室声学测量仪器，具有多功能、双通道输入、动态范围大、精度高、稳定性好、操作简单等优点。

可同时测量两个通道的交流电压、计权声压级等多项指标，还具有FFT分析、1/1 倍频程和1/3 倍频程滤波器分析等功能。

集交流数字电压表、精密声级计、FFT分析仪、1/1倍频程和1/3倍频程分析仪等多种功能于一体。

另外，仪器配备5寸带触摸功能的彩色显示屏，屏幕分辨率为800×480，能实时显示多种测量结果，用户可通过触摸屏对仪器进行操作，使用简单方便。

执行标准

◆ 性能符合GB/T 3785.1-2010/IEC 61672-1:2013标准对1级声级计的要求；

◆ 性能符合GB/T 3241-2010/IEC 61260-1：2014标准对1级滤波器的要求；

产品特点

◆ 功能强大：集交流数字电压表、精密声级计、FFT分析分析仪、倍频程和1/3倍频程分析仪等多种仪器的功能于一体；

◆ 双通道：可以同时测量单通道或两通道A、C、Z计权声级，时间计权F、S可选，还可选用8 s时间常数；

◆ 动态范围大：测量频率范围：5 Hz～80 kHz；测量电压范围：70 µVrms～50 Vrms（-83 dBV～+34 dBV；

◆ 精度高，稳定性好：显示声级分辨率0.01 dB，比一般声级计高一个数量级，不必再使用外接数字电压表来提高分辨率；

◆ 操作简单：配备5寸彩色触摸显示屏，用户可通过触摸屏对仪器进行操作，使用既简单又方便；

主要技术指标

性能指标	AWA5812型测量放大器
电压测量范围	70μVRMS～ 50 VRMS
声压测量范围	20 dB(A )～154 dB(A)
频率范围	5 Hz～80 kHz（±0.2 dB）
信号输入	直接输入（BNC）、前置输入（LEMO7芯插座）和ICP前置输入
频率计权	A、C、Z
时间计权	F、S、8 s
滤波器	1/1 倍频程滤波器，中心频率16 Hz ～ 16 kHz 1/3 倍频程滤波器，中心频率 5 Hz ～ 20 kHz
FFT	1024、2048、4096或8192线可选
极化电压	0 V、28V、200 V
显示屏	5寸电容触摸屏，分辨率800 × 480
信号输出	交流输出（BNC插座），直流输出（BNC插座），RS-232C（DB9M插座），网口输出（RJ45插座）
电源	内置聚合物锂电池模组，充满电可以持续使用8小时外部充电器：输出电压12 VDC，功耗小于10 W
外形尺寸	240×94×244（mm）
工作温度	0 ℃ ～ 40 ℃
